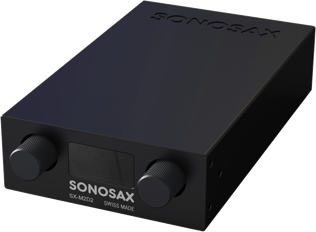

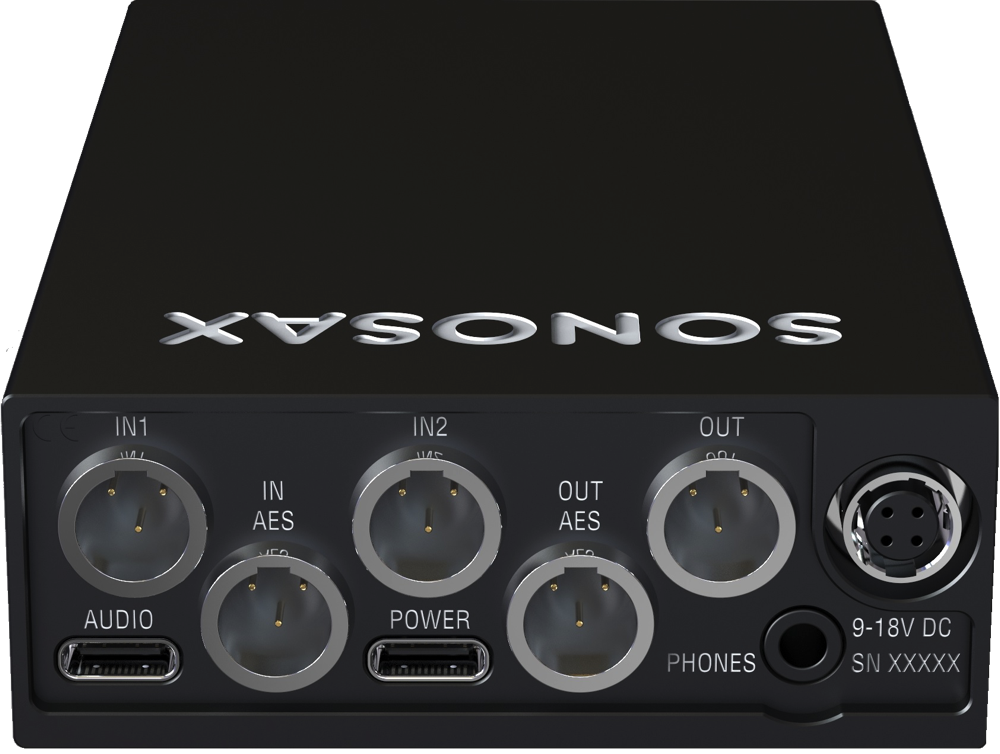

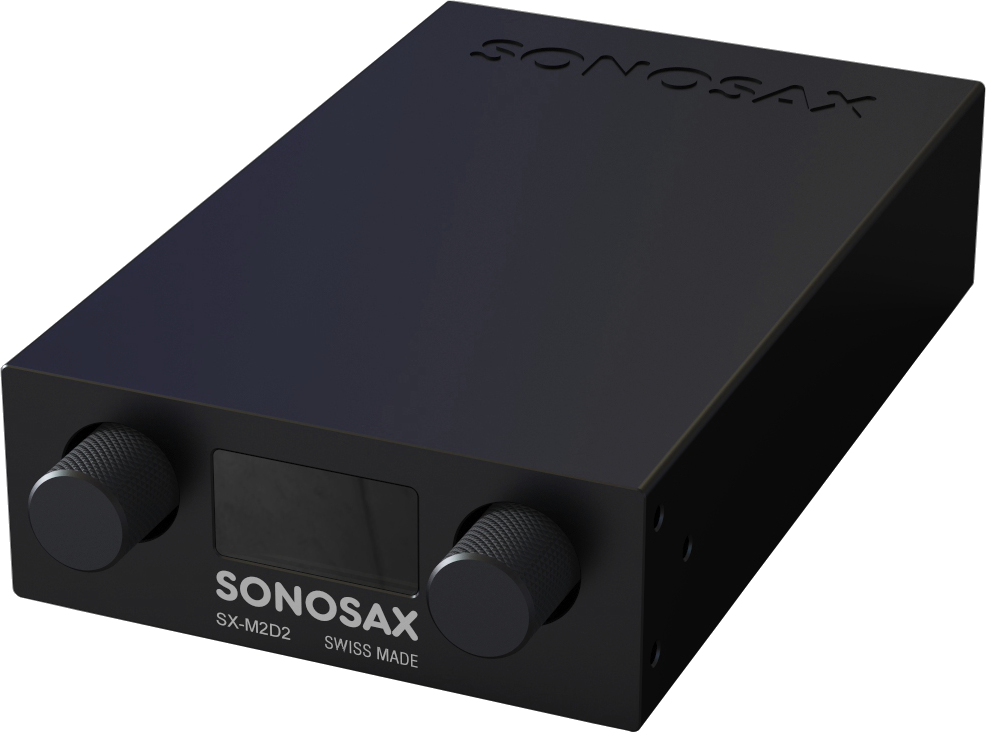

Deze zeer compacte stereo audio interface verbind analoog, USB en AES.
Het heeft zeer goede microfoon voorversterkers en een uitmuntende geluidskwaliteit, met een sample frequenties tot 192 kHz en is, zoals de Zwitsers zelf zeggen, is het een Zwiss Army knife onder de mixers. Zo kan een signaal van en naar mic/line, usb en aes, direct geroute worden, of via de ingeboude mixer, met geavanceerde compressie mogelijkheid.
Een echte high end interface voor aan een laptop of smartphone.
Het apparaat werkt op 12v, maar kan ook gevoed worden door een interne accu

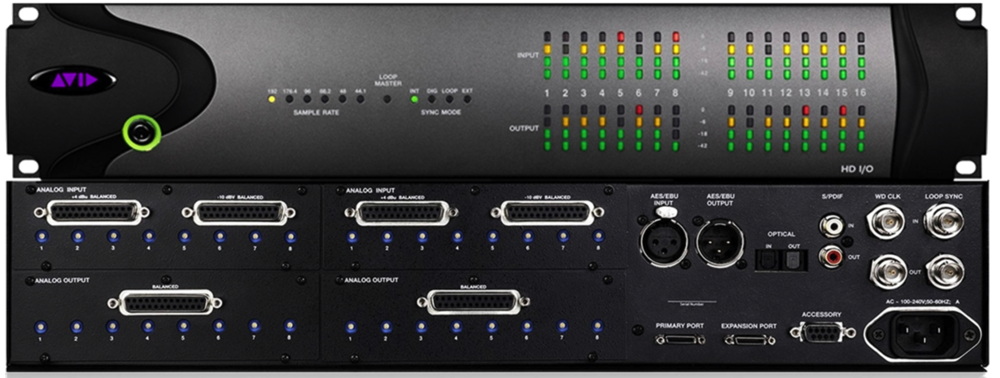

De HD i/o van Avid heeft 16 analoge Line in- en uitgangen. Daarnaast beschikt die over een digitale s/pdif, AES en optical in- en uitgang. Wordclok en Loop sync aansluiting.
er zit een HD native bij, voor de aansluiting op bijvoorbeeld een laptop

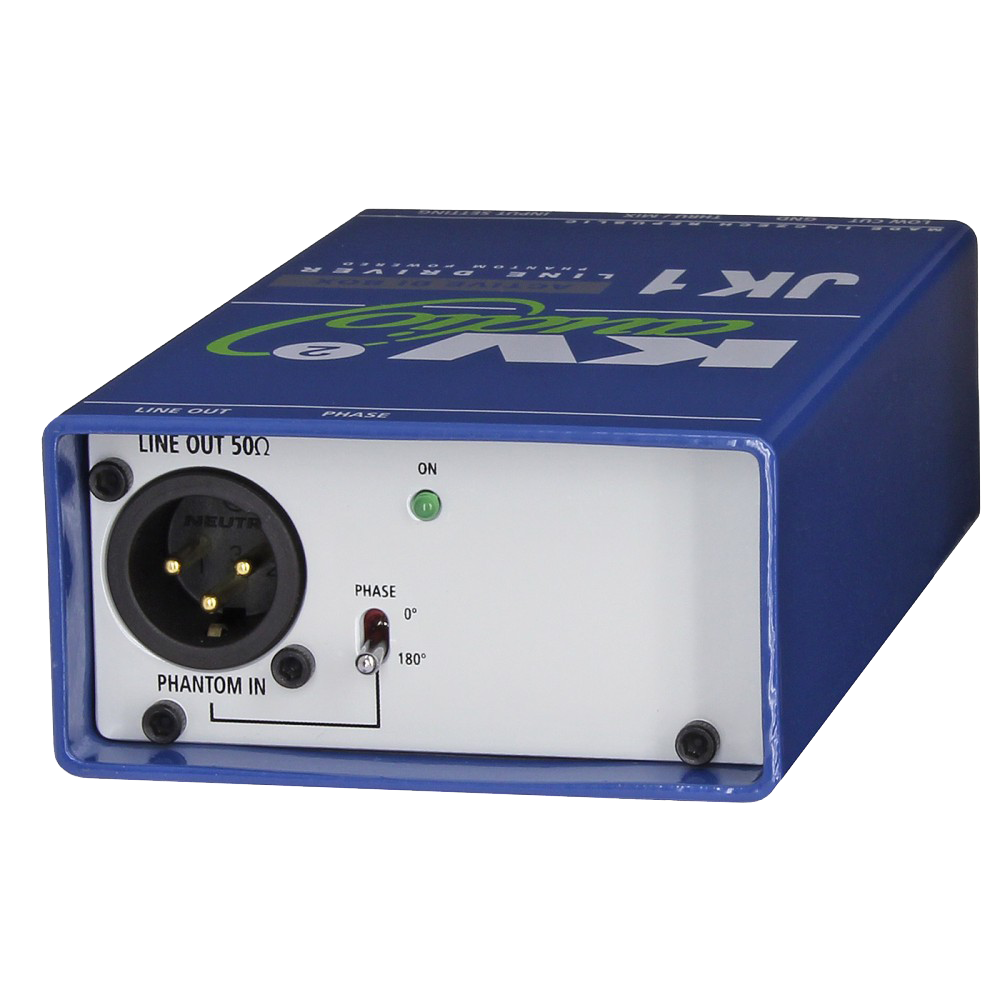

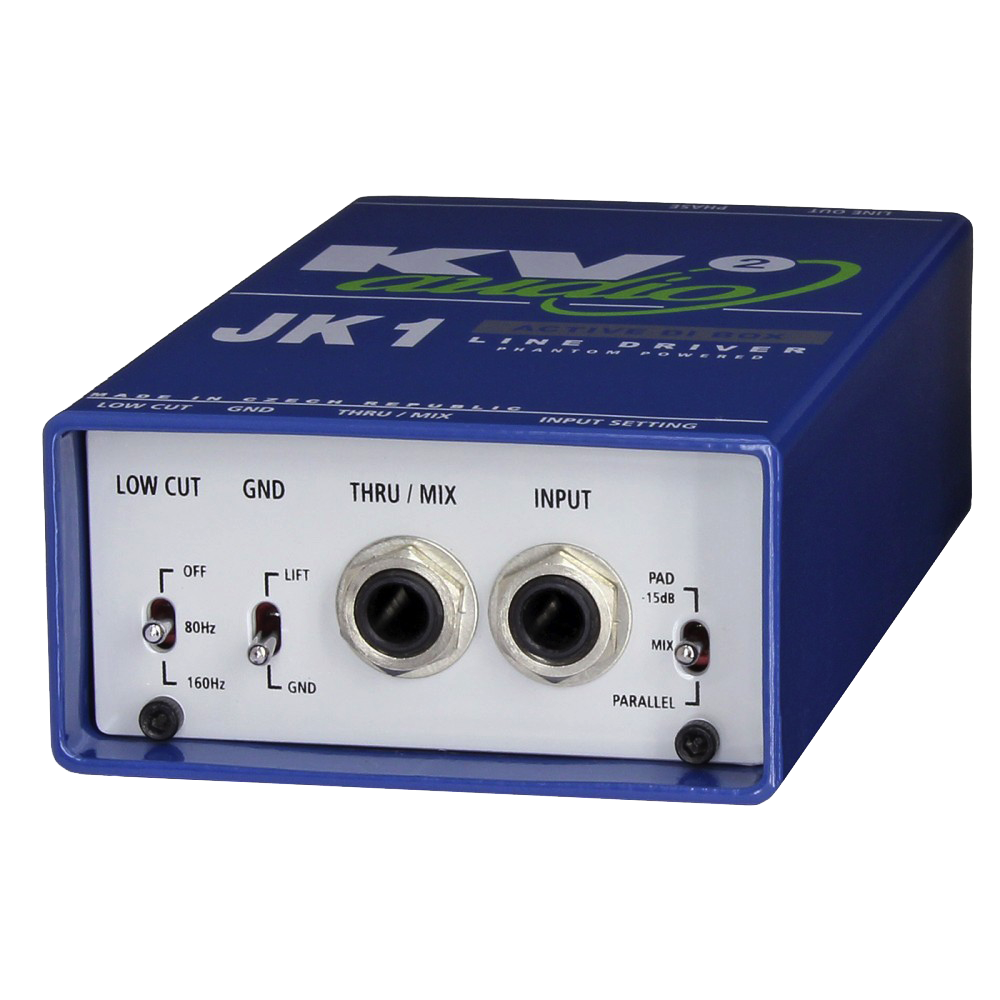

Deze Actieve mono DI zet ongebalanceerd audio signaal om naar gebalanceerd zodat het signaal over een grotere afstand storingsvrij kan worden verzonden.
Opties: Gain 0db/-12db/-24db - Fase uit/ 0° /180° - GND lift
De regel is, is de bron passief, gebruik dan een actieve DI

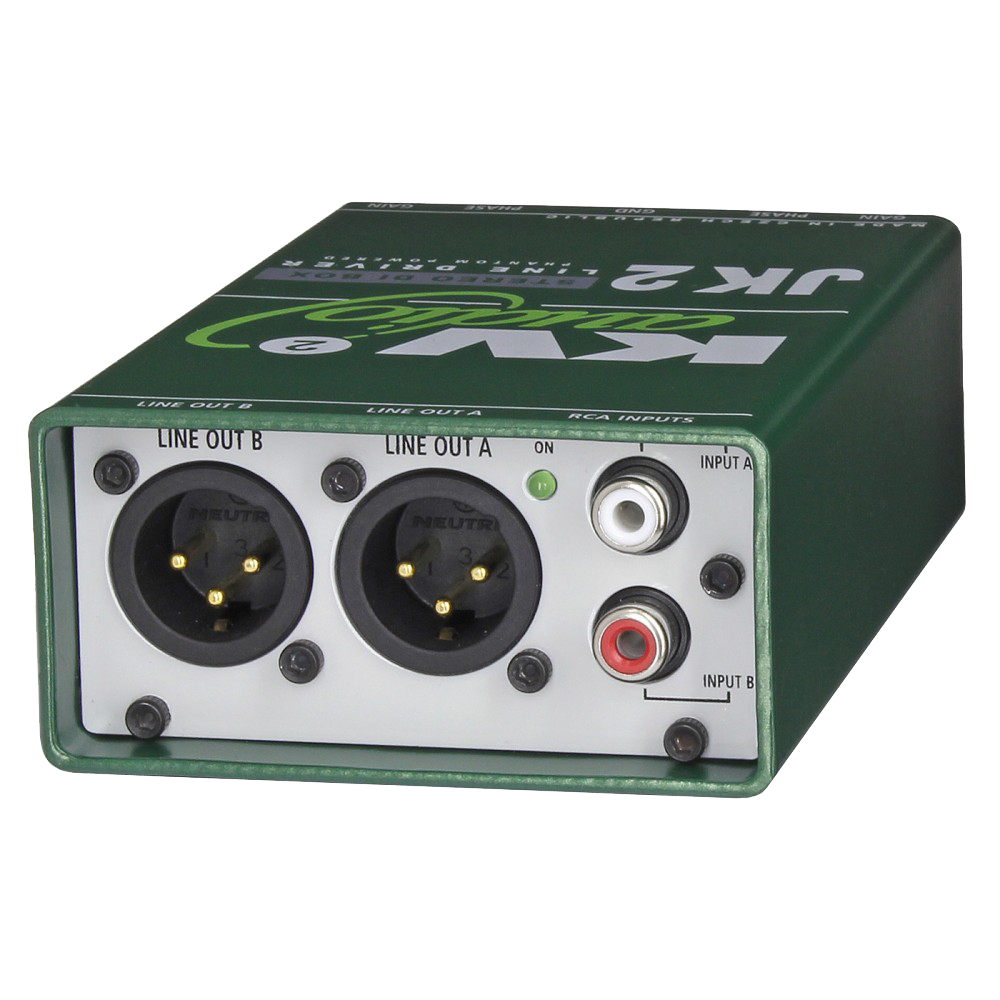

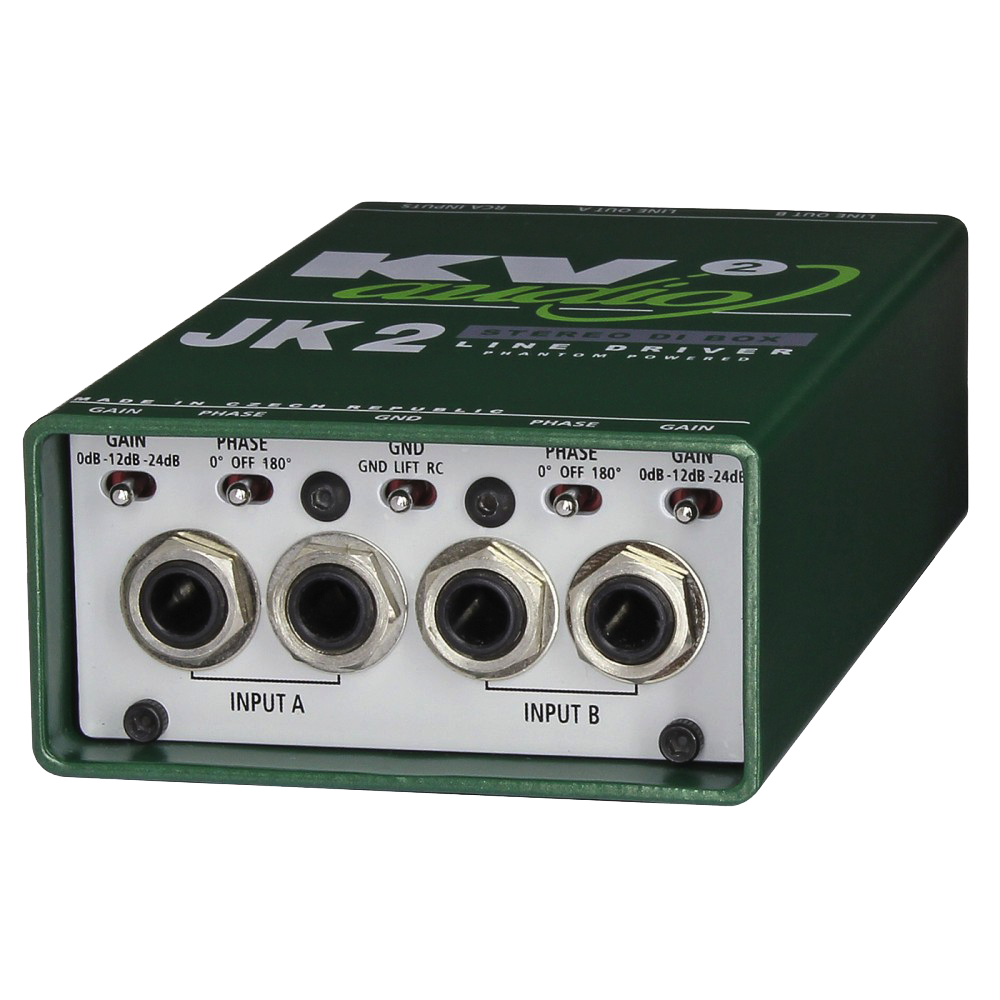

Deze actieve stereo DI zet ongebalanceerd audio signaal om naar gebalanceerd zodat het signaal over een grotere afstand storingsvrij kan worden verzonden.
Opties: Gain 0db/-12db/-24db - Fase uit/ 0° /180° - GND lift
De regel is, is de bron passief, gebruik dan een actieve DI

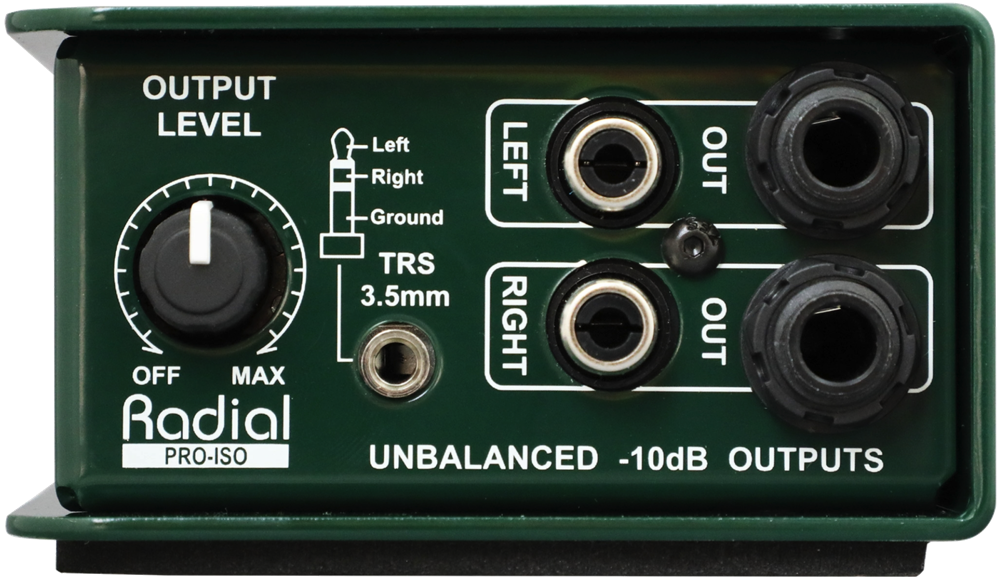

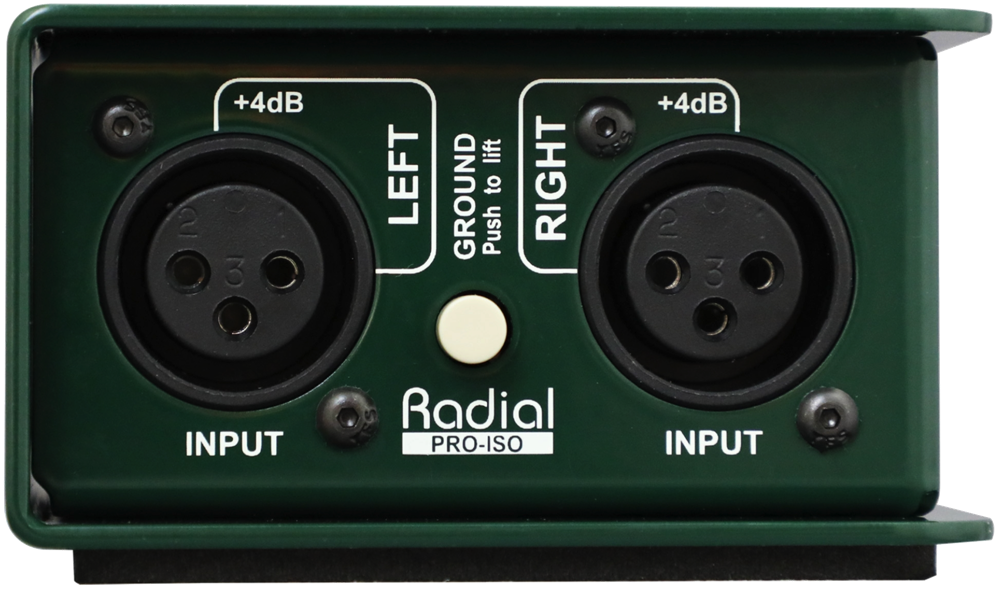

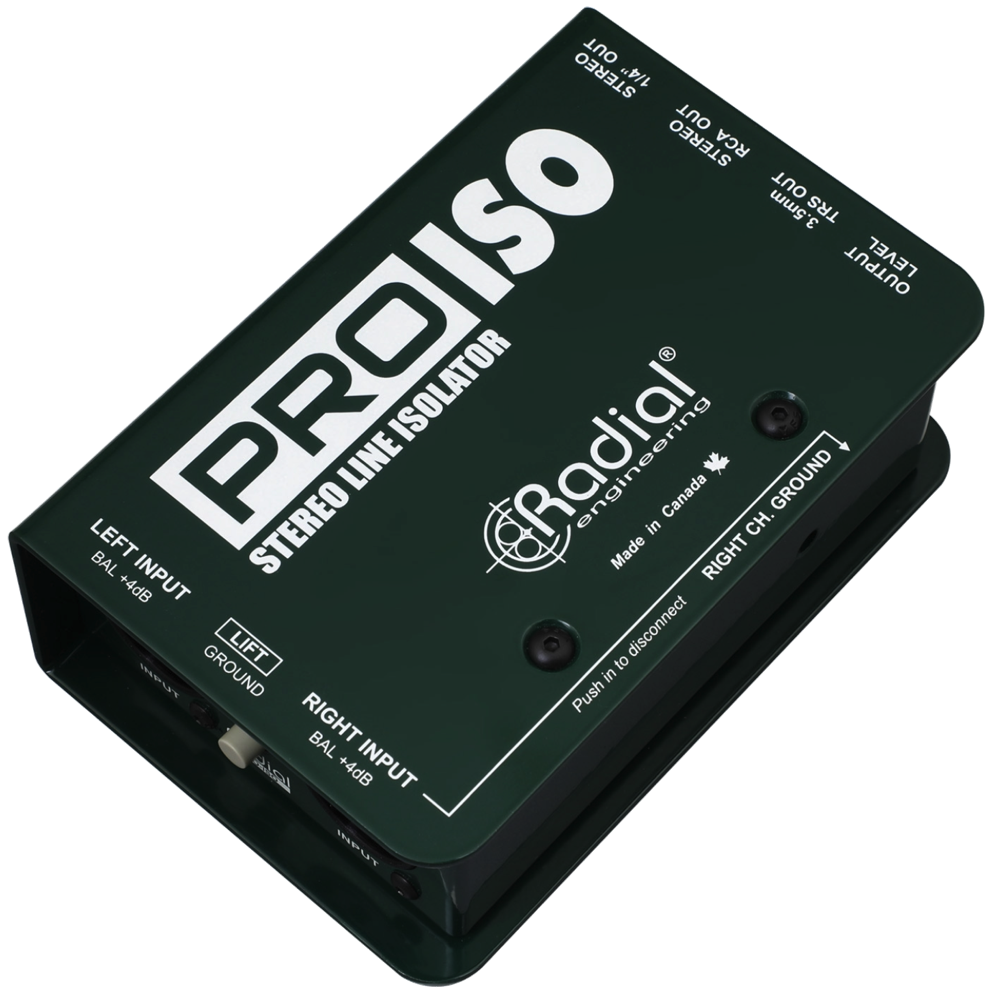

Deze stereo line isolator zet gebalanceerd +4db om naar een ongebalanceerd -10db audio signaal om naar bijvoorbeeld een laptop te sturen of andere consumenten recorders.
-1dB Response 10Hz to 40kHz
Dynamic Range >130dB
Total Harmonic Distortion <0.005%
Input Channels 2x 1/4" Jack + 2x RCA
Input Impedance 2x 1MΩ / 10KΩ
Max. Input voltage 1V / 5V / 20V peak
Output Channels 2x XLR, 2x 1/4" Jack THRU
Output Impedance 50Ω
-1dB Response 10Hz to 40kHz
Dynamic Range >130dB
Total Harmonic Distortion <0.005%
Input Channels 1/4" Jack + 2x RCA
Input Impedance 1MΩ / 10KΩ
Max. Input voltage 1V / 5V / 20V peak
Output Channels XLR, 2x 1/4" Jack THRU
Output Impedance 50Ω

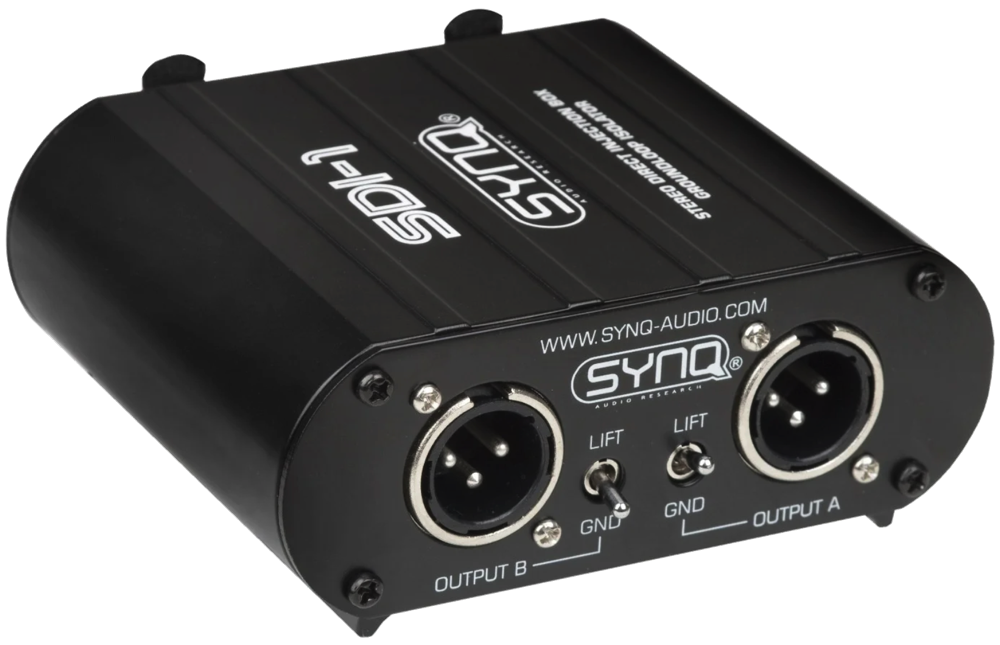

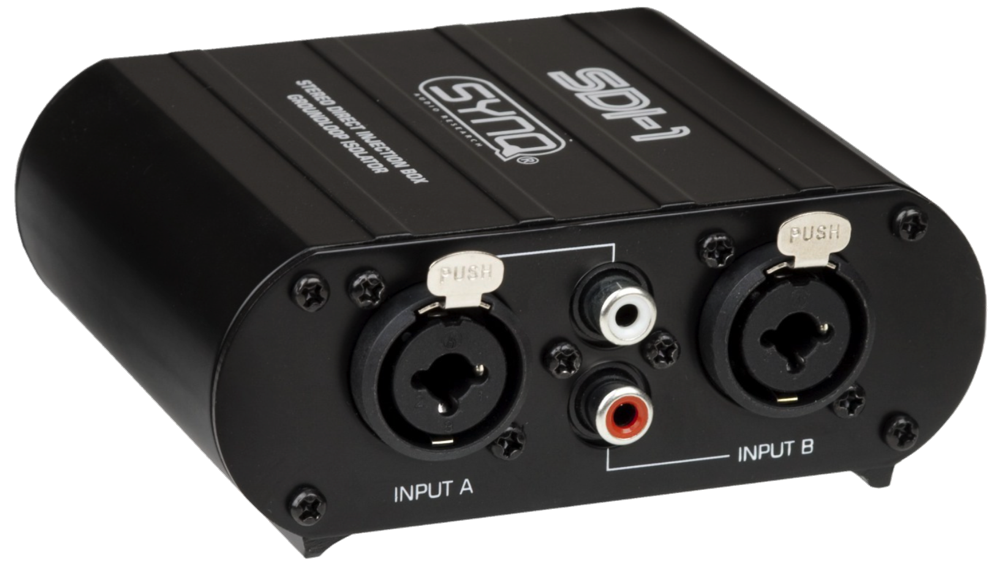

Deze passieve stereo DI zet ongebalanceerd audio signaal om naar gebalanceerd zodat het sinaal over een grotere afstand storingsvrij kan worden verzonden.
Opties, GND lift.
De regel is, is de bron actief, gebruik dan een passieve DI

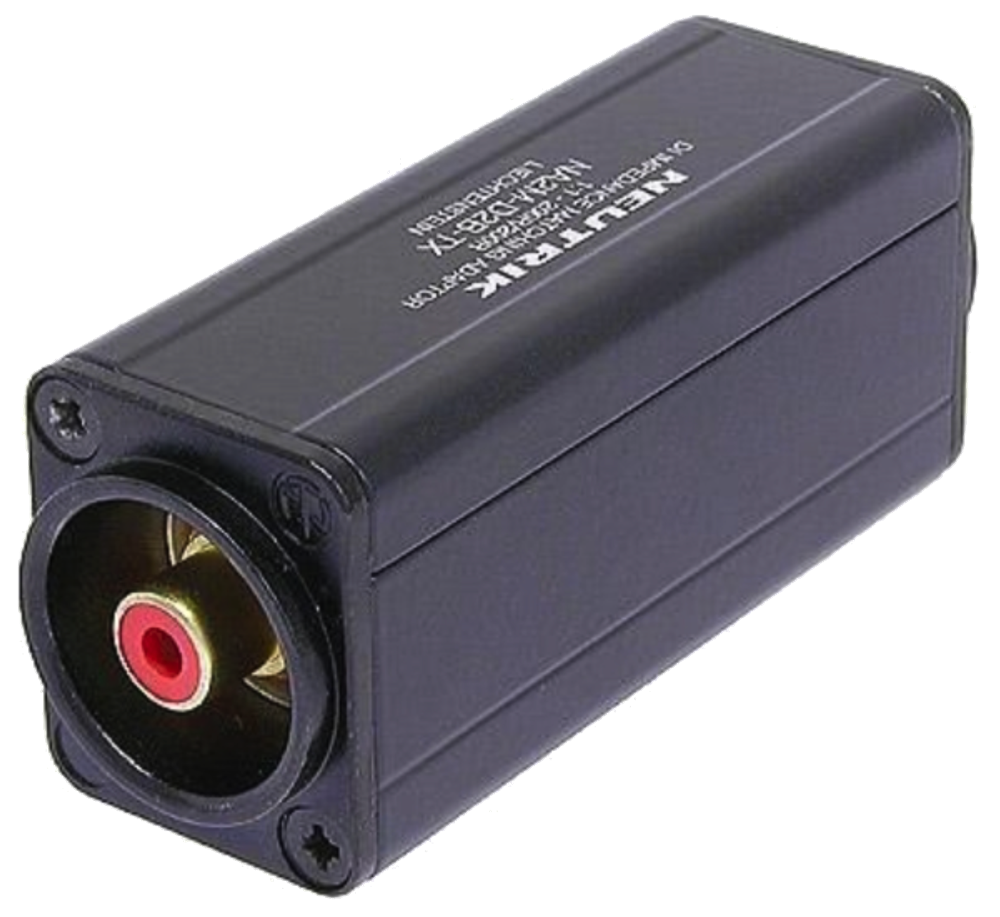

Deze passieve DI zet ongebalanceerd audio signaal om naar gebalanceerd zodat het sinaal over een grotere afstand storingsvrij kan worden verzonden.
Opties, geen, recht toe recht aan DI.
De regel is, is de bron actief, gebruik dan een passieve DI

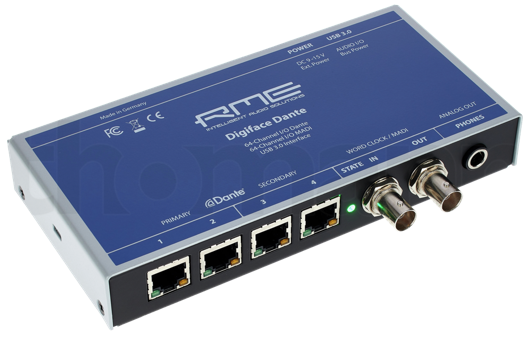

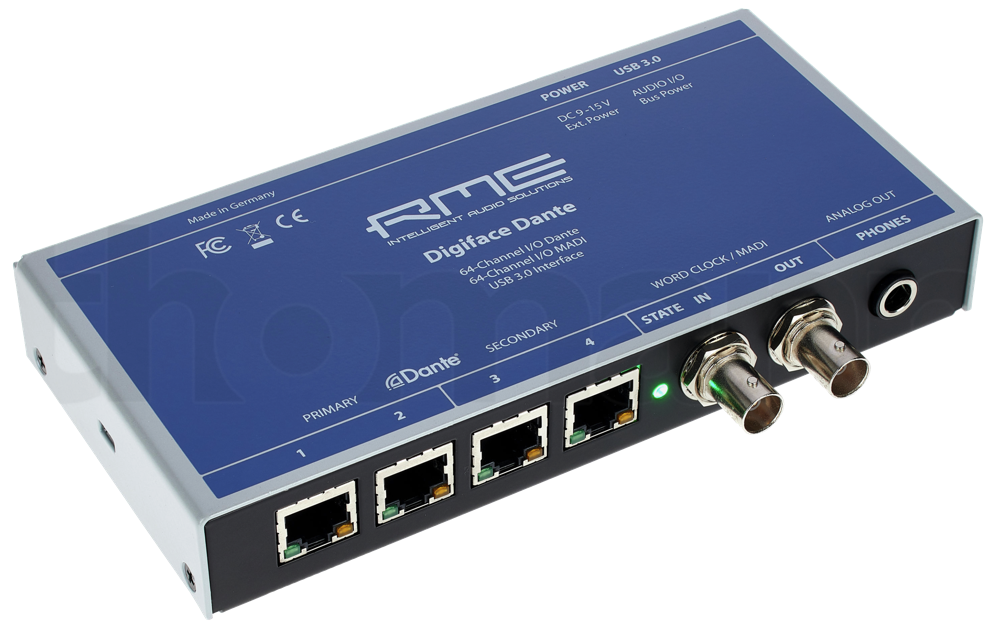

Een 64 Dante i/o, 64 Madi i/o interface op USB. Deze kan op een laptop worden aangesloten en gebruikt worden als digitale mixer, digitaal effecten rack of om in totaal 128 kanalen mee op te nemen. De Madi poort kan tevens dienst doen om als worldclock input, en het Dante netwerk te locken. Max 192 kHz
Voor deze interface is POE optitoneel.

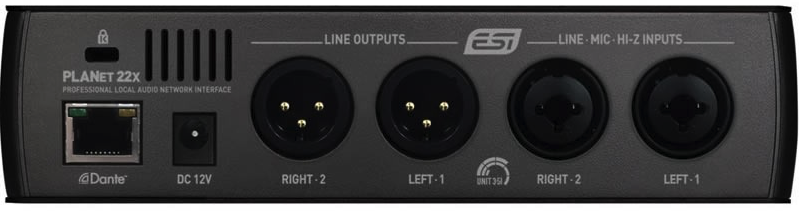

Deze 2 mic/line in, 2 line uit, Dante interface, handig om bijvoorbeeld even een lijntje ergens naar toe te leggen. De mic inputs beschikken over 48v phantom power. en er is een koptelefoon aansluitingwat hem ook geschikt maar als monitoring interface.
Dante tot 96 kHz.

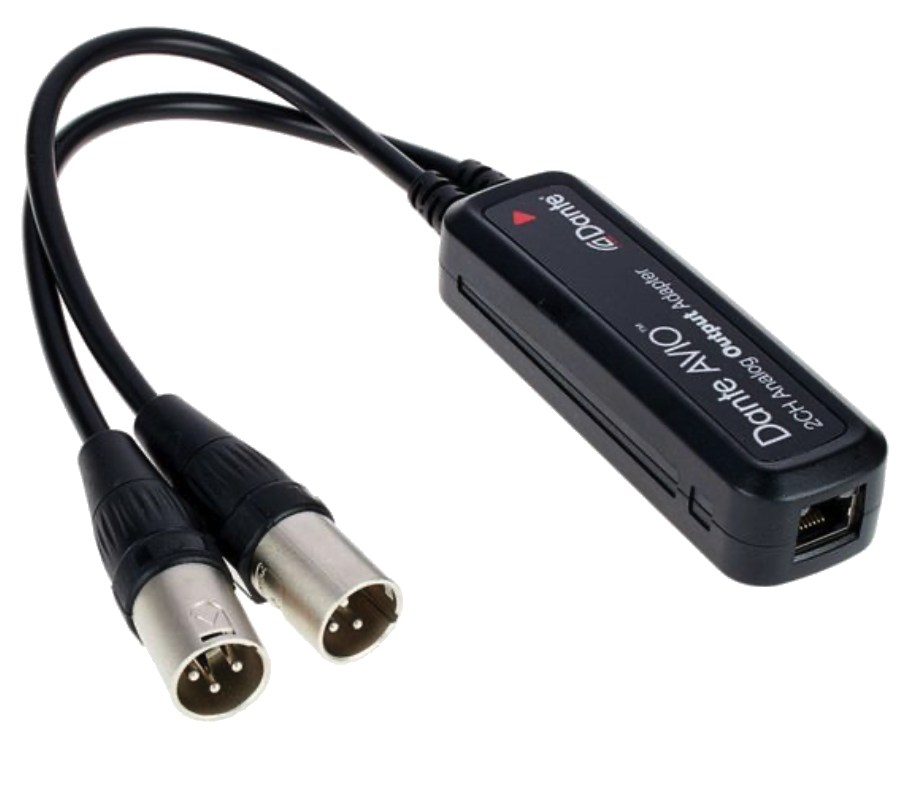

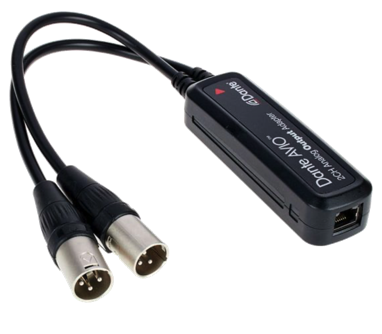

Deze interface is er om een 2 analoge uitgang op het Dante netwerk te creeren, bijvoorbeeld om een setje extra speakers op aan te sluiten. Maximale resolutie 96kHz.
Voor deze interface is POE (Power Over Ethernet) vereist.

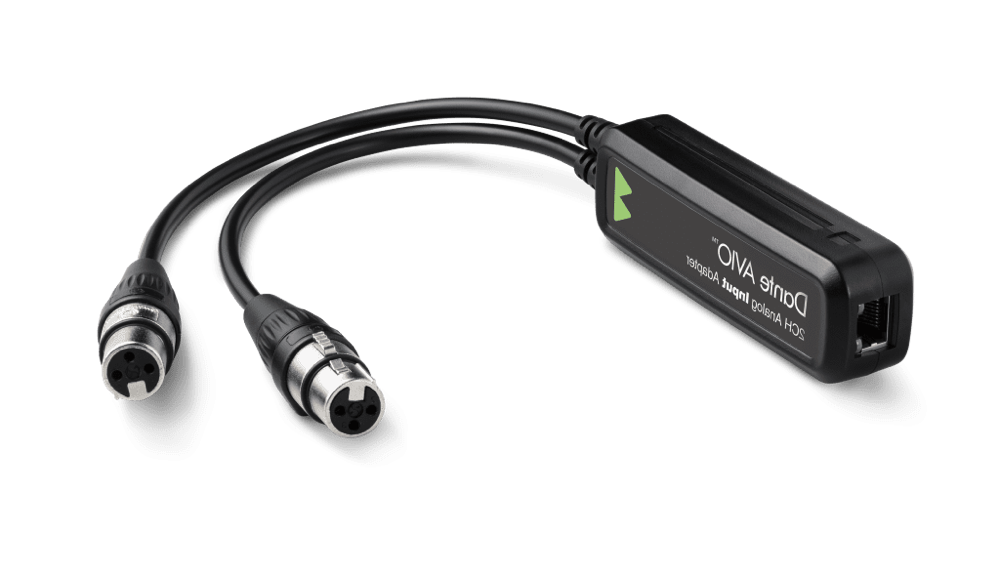

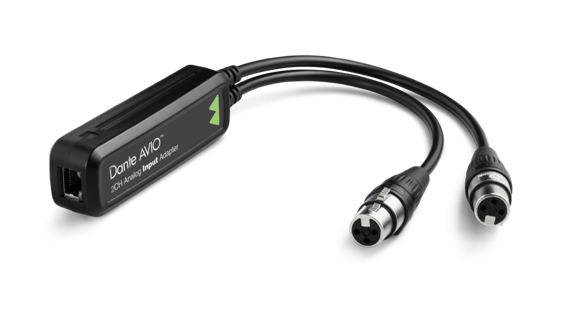

Deze interfce heeft 2 analoge line ingang met een maximale resolutie van 96 kHz om te verbinden met het Dante netwerk.
Voor deze interface is POE vereist.

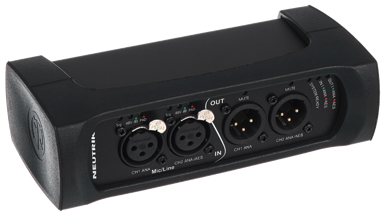

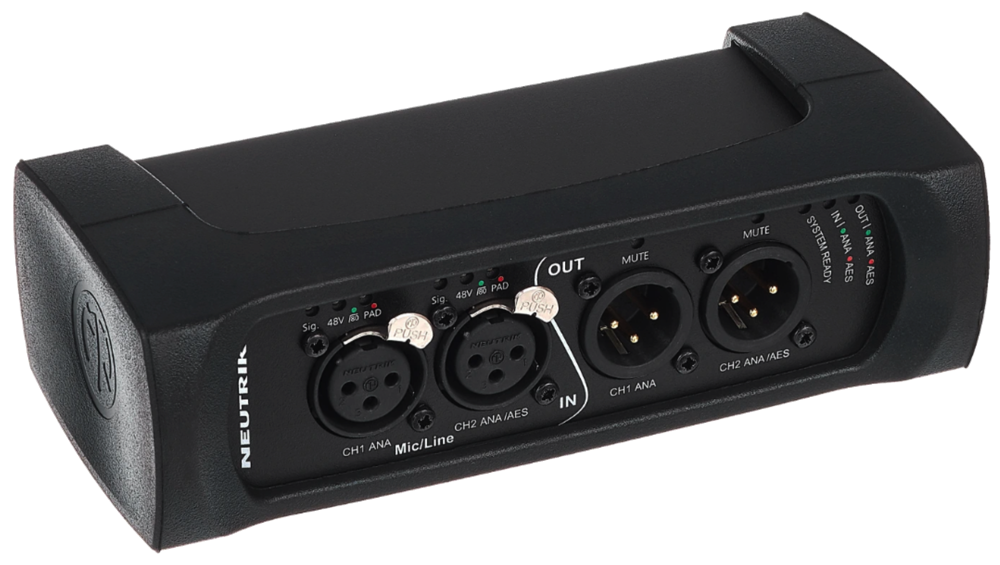

Een 2 mic/line/aes in, 2 line/aes uit, Dante interface, handig om even ergens een lijntje naar toe te leggen. De mic inputs beschikken over 48v phantom power. Is op afstand in te stellen via een laptop die op het Dante netwerk is aangesloten, of direct te bedienen vanaf een Yamaha CL- en QL serie mengtafels Max 96 kHz.
Voor deze interface is POE vereist.

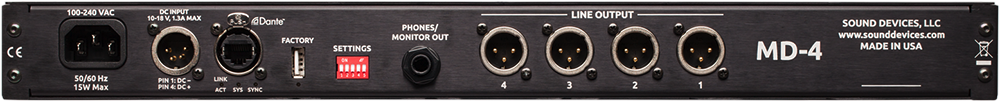

Een 4 mic/line ingengen, 4 line uitgangen, Dante interface, De inputs beschikken over 48v phantom power een Hi Pass Filter. Het instellen kan gemakkelijk op het apparaat zelf. Maximale resolutie is 32bit/48 kHz en werkt zowel of 220v als op 12v power

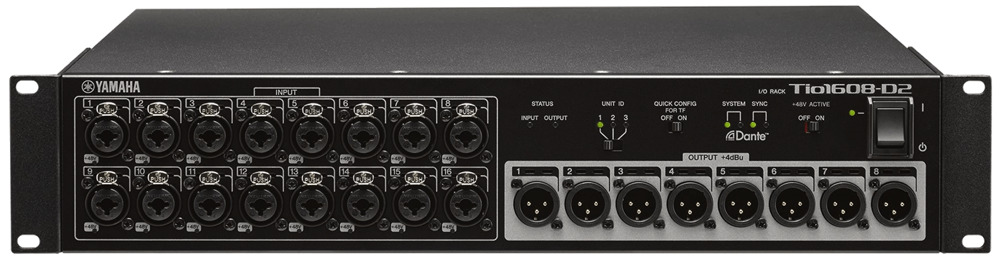

Deze Yamaha Dante audio interface beschikt over 8 line uitgangen en 16 mic/line ingangen met 48v phantom power en HPF met een maximale resolutie van 32bit/96 kHz. Instellen kan via alle Digitale Yamaha mengtafels die beschikken over HA en/of met Yamaha R-Remote app.
De top in de Yamaha lijn van Dante interfacs / stageboxen met 16 mic/line ingangen en 8 line uitgangen, De mic inputs beschikken over 48v phantom power en Hi Pass Filters en heeft een maximale resolutie van 32bit/192 kHz. Bedienen gaat via alle HA Digitale Yamaha mengtafels of middels de R-Remote app. Naast een redundand Dante verbinding is ook de stroom aansluiting dubbel uitgevoerd.

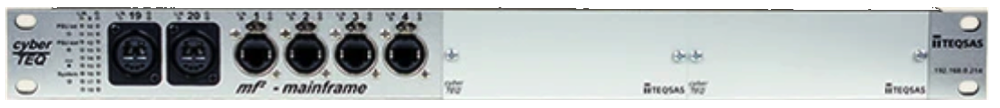

Teqsas - cyberTEQ-mf2c2 + Wifi
Deze managed Dante netwerkswitch met 14 + 2 poorten is speciaal ontwikkeld voor de pro audio markt, om het FOH met de Stage te verbinden.
Dit kan doormiddel van een glas of koper verbinding en beide zijn redundend uitgevoerd.
Ook is er een Wifi module ingeboude voor het gebuik van een tablet on-stage.
EtherCON-connectoren: 4 voor / 4 achter
OpticalCON-connectoren: 1 voorkant

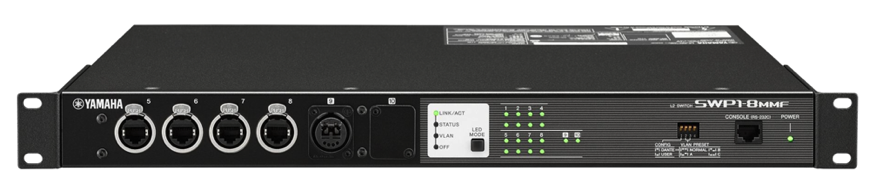

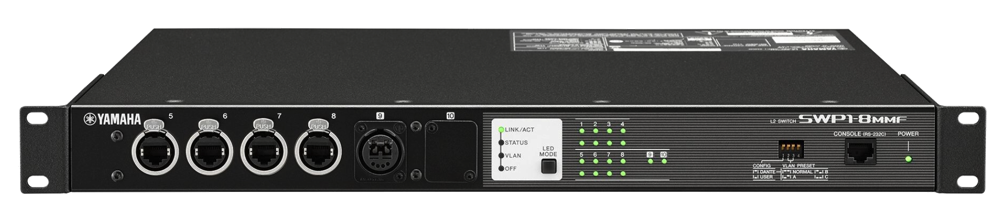

Een netwerkswitches uit de SWP-serie zijn een oplossing waar de pro-audiomarkt op heeft gewacht en bieden een ideale balans tussen IT- en pro-audio-knowhow die alleen Yamaha kan bieden.
De SWP1-serie maakt het instellen, bewaken en bedienen van audionetwerken eenvoudiger en handiger dan ooit tevoren.

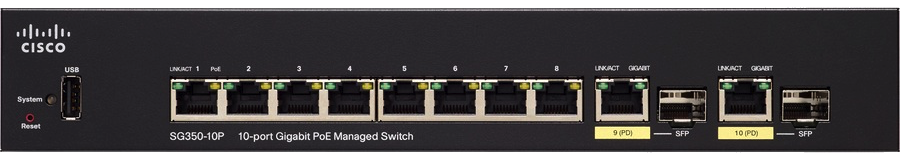

Cisco SG250 10 poorts PoE smart switch
Deze managed netwerkswitch met 8 + 2 poorten is speciaal ingeseld voor de pro audio markt, om het FOH met de Stage te verbinden.
Dit kan doormiddel van een Glas of koper verbinding, beide zijn redundend uitgevoerd.
Deze switch is uitgevoerd met 8 POE poorten en is voor ingesteld met 3 VLAN's,
1 Vlan voor Primery Dante, 1 Vlan voor secendery Dante en 1 Vlan voor Data.

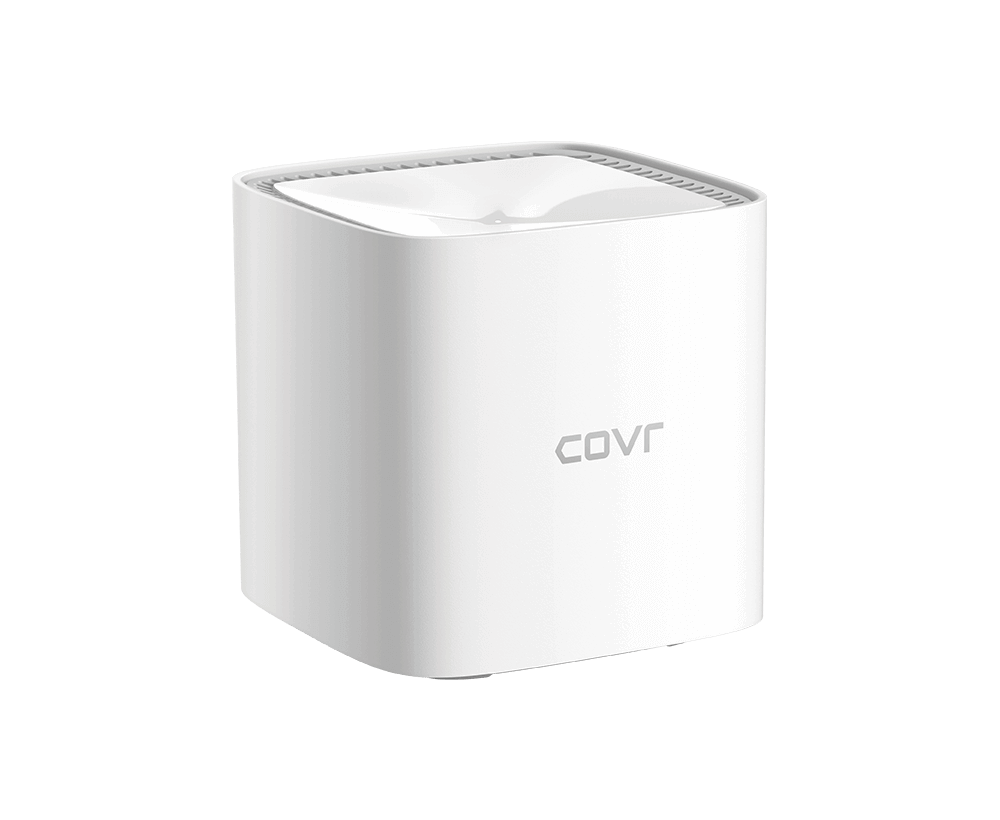

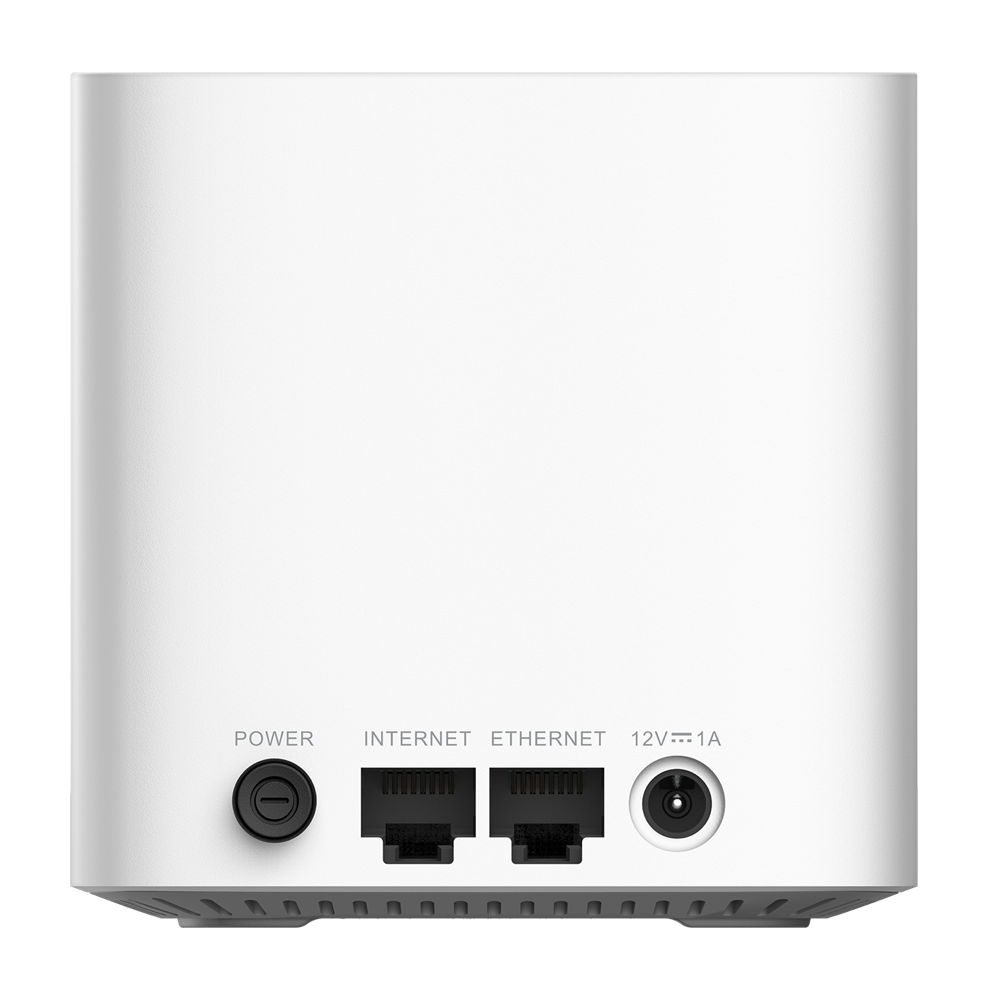

Een vooraf ingestelde Wifi router voor bediening van oa digitale mengtafels. Om de dekking in grotere locaties veilig te stellen kan er een netwerk van meerdere Routers worden opgezet.
D-Link - Covr-1100- Wifi Router

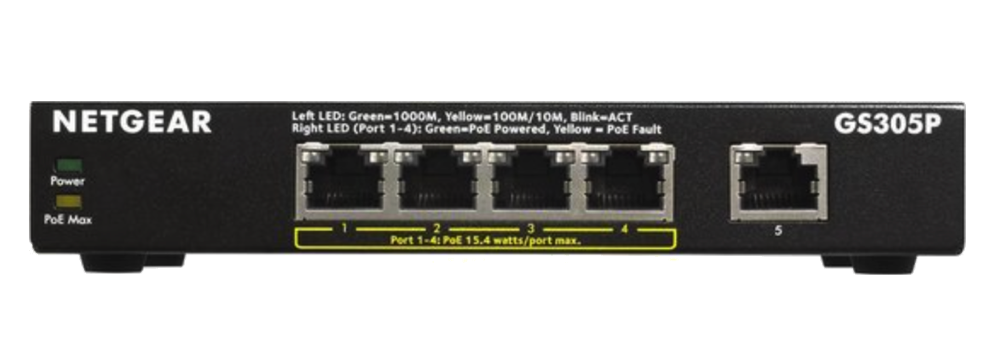

Dit is een unmanaged switch met 1 standaar poort en 4 gigabit RJ45-poorten met POE.
EtherCON-connectoren: 6 voor / 10 achter
OpticalCON-connectoren: 1 voorkant
+ Wifi Module (niet afgebeeld)
